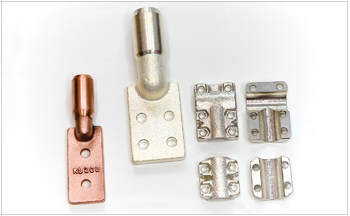

COMPRESSION TERMINAL LUGS
(주물단자)

1. 정의

동, 알루미늄 등을 녹여 주조, 형단조 또는 그 밖의 제법에 의해서 제작하는 전기 접속 용품을 말한다.

2. 용도

전기기기의 단자부와 전선을 접속하기 위해 특수한 공구를 사용해서 전선과 단자를 압축해서 접속.

3. 특징

전기, 열의 전도성이 우수하고 드로잉성, 내식성, 내후성이 좋다.

4. 사용용도

• 케이블 접속 단말처리
• 변압기

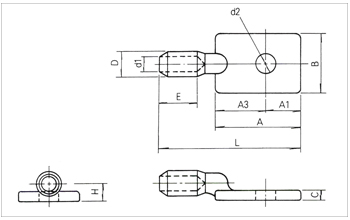

C-1 TYPE

CONDUCTOR (㎟)	DIMENSION(mm)
	D	d1	E	A	A1	A3	B	C	d2	L	H
MRCC 22	14	6.4	26	55	25	30	40	5	14	90	8
MRCC 38	14	8.3	26	55	25	30	40	5	14	90	8
MRCC 60	19	10.6	30	55	25	30	40	5	14	94	10.5

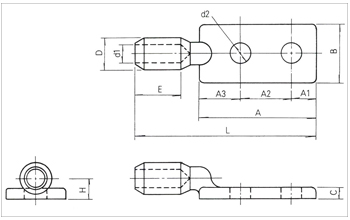

C-2 TYPE

CONDUCTOR (㎟)	DIMENSION(mm)
	D	d1	E	A	A1	A2	A3	B	C	d2	L	H
MRCC 38	14	8.3	26	90	18	40	32	40	5	14	125	9
MRCC 55	19	10.2	30	90	18	40	32	40	6	14	135	11
MRCC 60	19	10.6	30	90	18	40	32	40	6	14	135	11
MRCC 75	23	11.7	39	96	20	40	35	50	8	14	150	13
MRCC 100	23	13.6	39	96	20	40	35	50	8	14	150	13
MRCC 125	26	15.2	39	96	20	40	35	50	8	14	150	14.5
MRCC 150	29	16.9	44	110	25	40	45	50	10	14	170	16
MRCC 180	32	18.5	53	110	25	40	45	50	10	14	180	17.5
MRCC 200	32	19.5	53	110	25	40	45	50	10	14	180	17.5
MRCC 240	36	21.0	62	110	25	40	45	50	10	14	207	19.5
MRCC 250	38	21.9	62	110	25	40	45	50	10	14	207	20.5

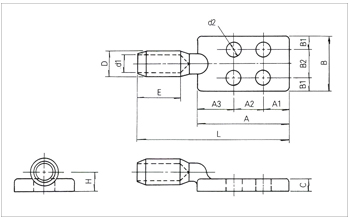

C-4 TYPE

CONDUCTOR (㎟)	DIMENSION(mm)
	D	d1	E	A	A1	A2	A3	B	B1	B2	C	d2	L	H
MRCC 325	42	24.7	62	115	25	40	50	75	17.5	40	10	14	212	23
MRCC 400	47	27.4	70	115	25	40	50	75	17.5	40	12	14	222	25.5
MRCC 500	47	30.2	70	115	25	40	50	75	17.5	40	12	14	222	25.5

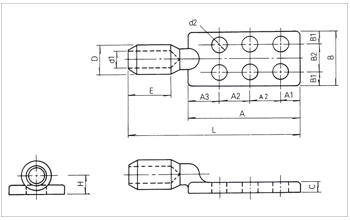

C-6 TYPE

CONDUCTOR (㎟)	DIMENSION(mm)
	D	d1	E	A	A1	A2	A3	B	B1	B2	C	d2	L	H
MRCC 600	51	33.3	70	155	25	50	50	75	17.5	40	12	14	262	28
MRCC 725	56	36.7	90	190	30	60	60	100	25	50	12	18	325	30.5
MRCC 850	56	39.3	90	190	30	60	60	100	25	50	12	18	325	30.5
MRCC 1000	64	43.2	100	190	30	60	60	100	25	50	14	18	325	34.5
